dtu模块转485是什么？如何操作？

游客2113558218于2023-02-28回复

dtu模块转485是指将DTU模块的串口信号转换成485总线信号，实现DTU与485设备的通信。通常情况下，DTU模块的串口信号是RS232或TTL电平的，而485总线通常是差分信号，因此需要通过转换电路将两者转换为一致的信号形式。

操作步骤：

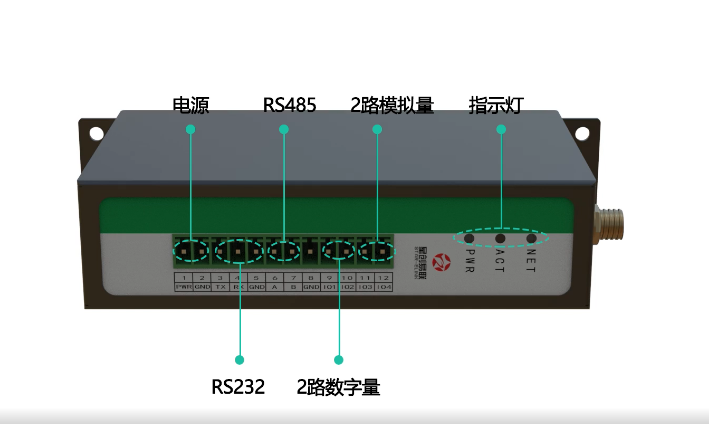

将DTU模块的RS232/RS485口与外部设备的RS232/RS485接口相连接，接线方法有两种：直接接线和通过转接线接线。

直接接线

将DTU模块的RS232/RS485口直接与外部设备的RS232/RS485接口相连接，需要注意的是，两端接口的信号定义必须相同，即DTU的TX口连接外部设备的RX口，DTU的RX口连接外部设备的TX口，同时还需将DTU的RTS口连接外部设备的CTS口，DTU的CTS口连接外部设备的RTS口。如果外部设备没有RTS和CTS口，则无需连接。

通过转接线接线

如果外部设备的接口与DTU的接口不一致，可以通过转接线进行连接。例如，如果外部设备的接口是DB9接口，而DTU的接口是DB15接口，可以使用DB9到DB15的转接线进行连接。在接线时，需要根据转接线的接线方式进行连接。

DTU模块转485通常具备以下功能：

信号转换：将DTU串口信号转换为485总线信号，并通过转换电路实现电平适配和信号放大，保证数据传输的可靠性和稳定性。

隔离功能：通过隔离电路，将DTU与485设备之间的电气隔离，避免由于电气干扰或地线干扰等因素导致的通信故障。

防雷保护：在DTU模块转485电路中加入防雷保护电路，提高设备的抗雷击能力。

自动流控：通过自动流控功能，实现数据流量的控制和调整，避免数据发送过快而导致的通信故障。

DTU模块转485通常用于DTU设备与485设备之间的数据传输，如工业自动化控制系统、智能家居系统等。通过将DTU模块转485，可以扩展DTU的通信功能，提高通信的可靠性和稳定性，使得DTU设备可以更好地适应各种复杂环境下的数据传输需求。
